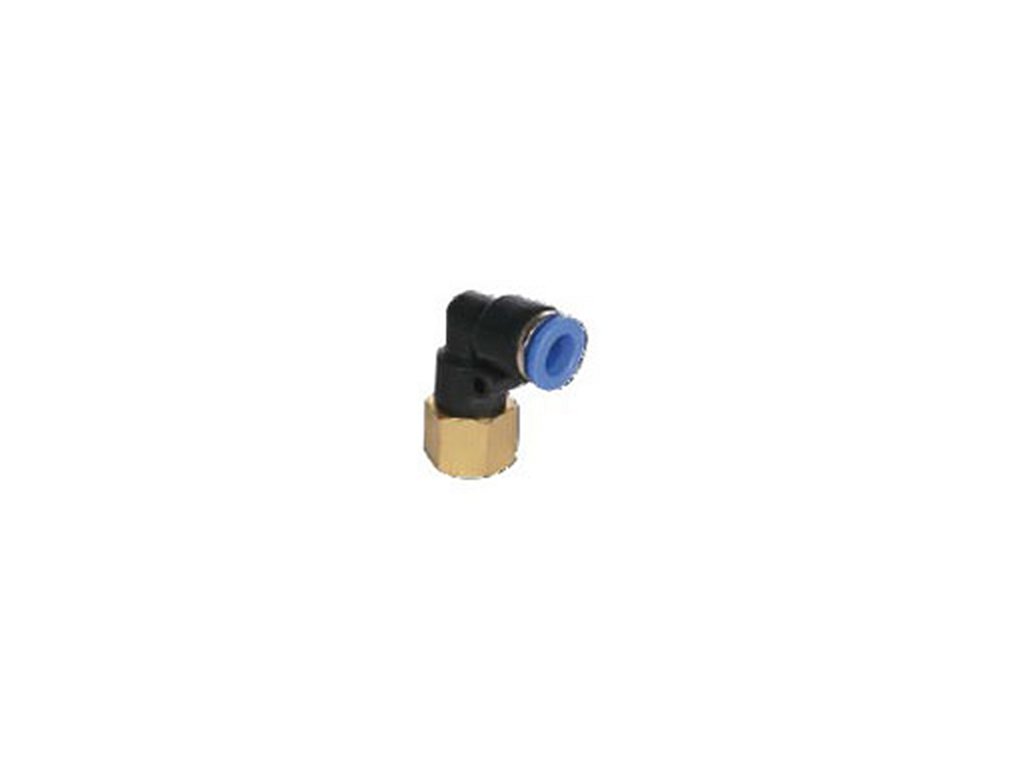

Šroubení se závitem úhlové


Úhlové šroubení se závitem, o průměru 6, 8, 10 a 12 mm, se závitem 1/4" a 3/8".
Dostupnost Zvolte variantu Skladem Skladem Skladem Skladem
Typ
Zvolená varianta není k dispozici. Reset vybraných parametrů.
54 Kč 38 Kč 61 Kč 83 Kč od 38 Kč
45 Kč 31 Kč 50 Kč 69 Kč od 31 Kč bez DPH

Kód produktu TPLF-6-02 TPLF-8-03 TPLF-10-03 TPLF-12-03 Zvolte variantu
Kategorie Pneumatické spojky
Záruka 24 měsíců/12 měsíců na IČ




Šroubení se závitem úhlové - rozměry
Typ: Ø D E B Ø P A Ø d
TPL-6-02 6 mm  19 mm  27,8 mm 13 mm  10 mm  1/4" 17 mm 8 mm 3,2 mm
TPL-8-03 8 mm  23 mm  32 mm 14,4 mm  11 mm  3/8" 21 mm 9 mm 3,2 mm
TPL-10-03 10 mm  27,5 mm  36 mm 18,4 mm  11 mm  3/8" 21 mm 12 mm 4,2 mm
TPL-12-03 12 mm  30 mm 37,5 mm 20 mm  11 mm   3/8" 21 mm 13,2 mm 4,2 mm

Tělo šroubení: niklovaná mosaz/plast
Těsnění: O - kroužkem NBR
Pracovní tlak: 0-1MPa
Teplota: 0/+60°C
Medium: stlačený vzduch
Zamknutí hadice: nerez ocel

Rozměry závitů
V palích V mm
1/4" 13,157 mm
3/8" 16,662 mm

Systém FESTO.
