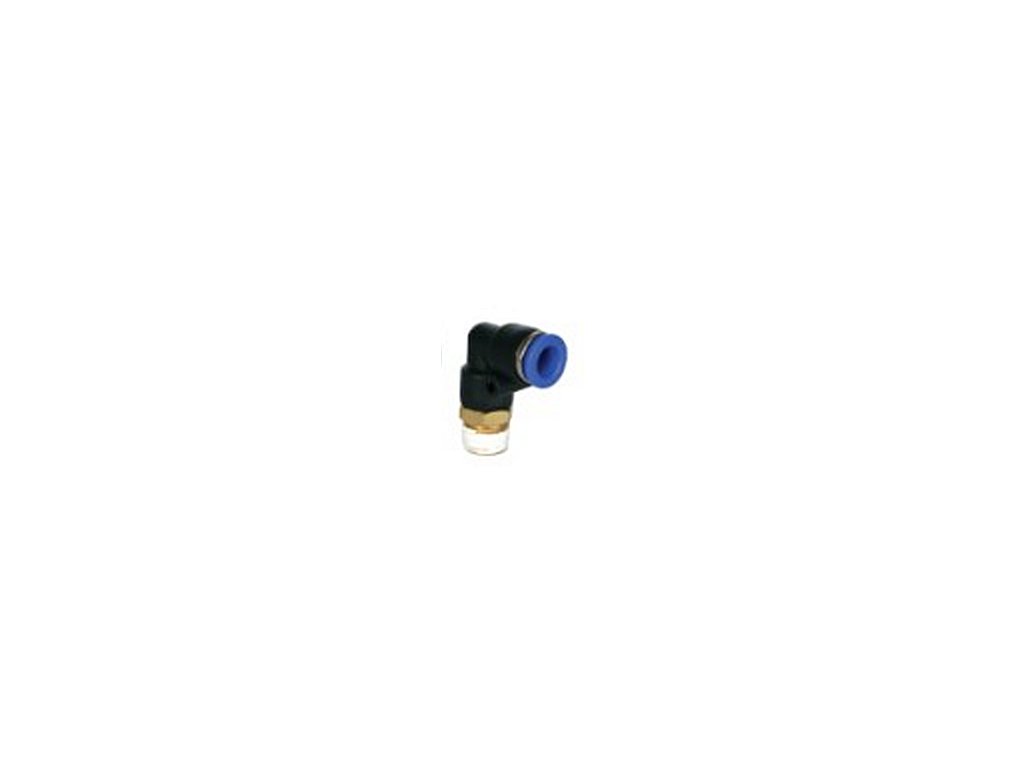

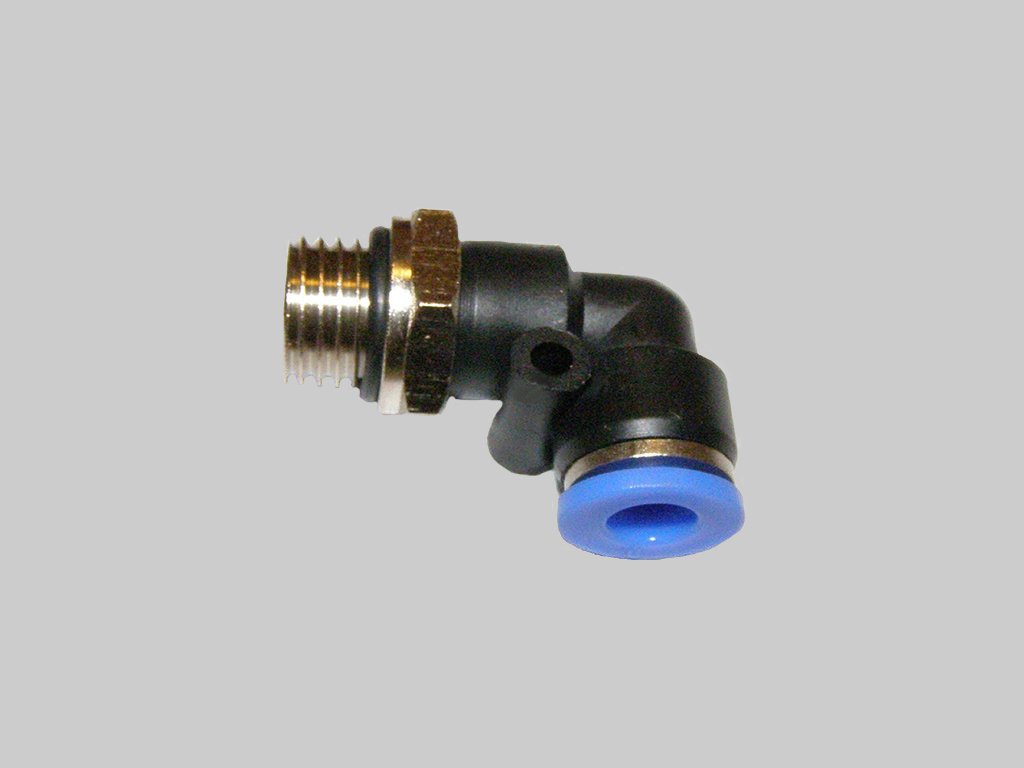

Šroubení se závitem úhlové

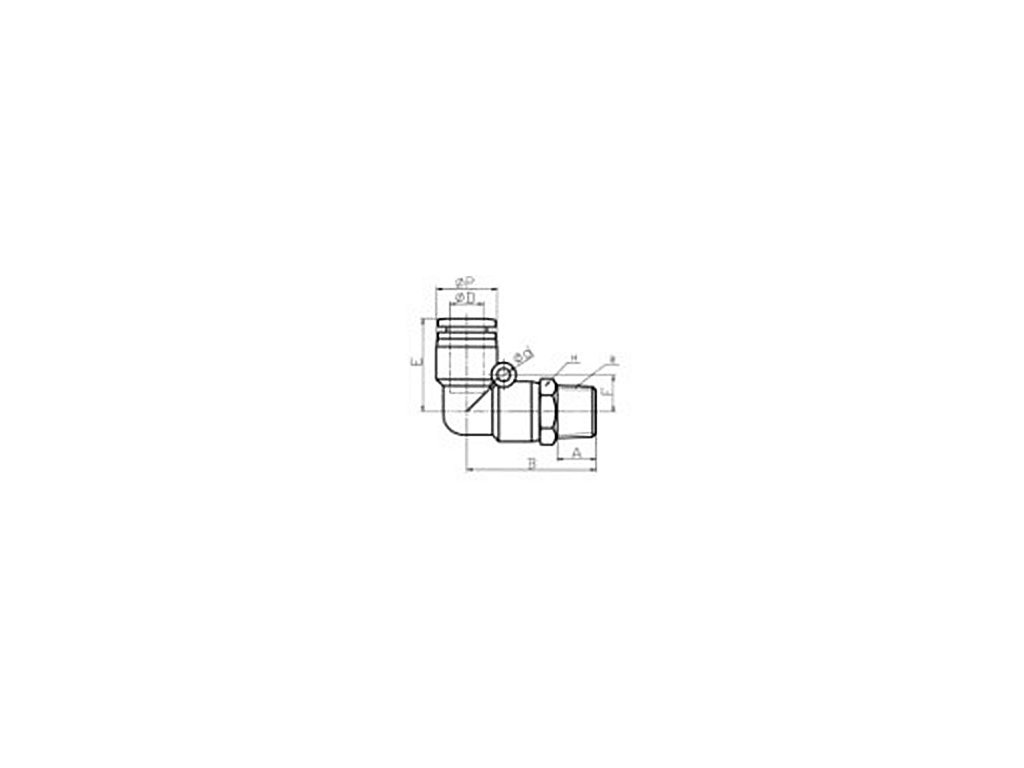

Šroubení se závitem úhlové - rozměry

Typ:

Ø D

E

B

Ø P

A

R

H

F

Ø d

TPL-4-M5

4 mm

16,8 mm

21,3 mm

10,5 mm

4 mm

M5

10 mm

-

-

TPL-4-01

4 mm

16,8 mm

24,3 mm

10,5 mm

7 mm

1/8"

10 mm

-

-

TPL-4-02

4 mm

16,8 mm

26,8 mm

10,5 mm

9,5 mm

1/4"

14 mm

-

-

TPL-6-M5

6 mm

19 mm

23 mm

13 mm

4 mm

M5

12 mm

8 mm

3,2 mm

TPL-6-01

6 mm

19 mm

26 mm

13 mm

7 mm

1/8"

12 mm

8 mm

3,2 mm

TPL-6-02

6 mm

19 mm

28,5 mm

13 mm

9,5 mm

1/4"

14 mm

8 mm

3,2 mm

TPL-6-03

6 mm

19 mm

30 mm

13 mm

10,5 mm

3/8"

17 mm

8 mm

3,2 mm

TPL-6-04

6 mm

19 mm

34 mm

13 mm

13 mm

1/2"

21 mm

8 mm

3,2 mm

TPL-8-01

8 mm

23 mm

29,5 mm

14,4 mm

7 mm

1/8"

14 mm

9 mm

3,2 mm

TPL-8-02

8 mm

23 mm

32 mm

14,4 mm

9,5 mm

1/4"

14 mm

9 mm

3,2 mm

TPL-8-03

8 mm

23 mm

33 mm

14,4 mm

10,5 mm

3/8"

17 mm

9 mm

3,2 mm

TPL-8-04

8 mm

23 mm

37 mm

14,4 mm

13 mm

1/2"

21 mm

9 mm

3,2 mm

TPL-10-01

10 mm

27,5 mm

33,5 mm

18,4 mm

7 mm

1/8"

17 mm

12 mm

4,2 mm

TPL-10-02

10 mm

27,5 mm

36 mm

18,4 mm

9,5 mm

1/4"

17 mm

12 mm

4,2 mm

TPL-10-03

10 mm

27,5 mm

37 mm

18,4 mm

10,5 mm

3/8"

17 mm

12 mm

4,2 mm

TPL-10-04

10 mm

27,5 mm

41 mm

18,4 mm

13 mm

1/2"

21 mm

12 mm

4,2 mm

TPL-12-01

12 mm

30 mm

35,5 mm

20 mm

7 mm

1/8"

19 mm

13,2 mm

4,2 mm

TPL-12-02

12 mm

30 mm

38 mm

20 mm

9,5 mm

1/4"

19 mm

13,2 mm

4,2 mm

TPL-12-03

12 mm

30 mm

39 mm

20 mm

10,5 mm

 3/8"

19 mm

13,2 mm

4,2 mm

TPL-12-04

12 mm

30 mm

43 mm

20 mm

13 mm

1/2"

21 mm

13,2 mm

4,2 mm

TPL-16-02

16 mm

33,3 mm

41 mm

25,6 mm

11 mm

1/4"

24 mm

-

 -

TPL-16-03

16 mm

33,3 mm

44,3 mm

25,6 mm

12 mm

3/8"

24 mm

-

 -

TPL-16-04

16 mm

33,3 mm

47,3 mm

25,6 mm

15 mm

1/2"

24 mm

-

 -

Rozměry závitů

V palcích

V mm

1/8"

9,728 mm

1/4"

13,157 mm

3/8"

16,662 mm

1/2"

20,955 mm
